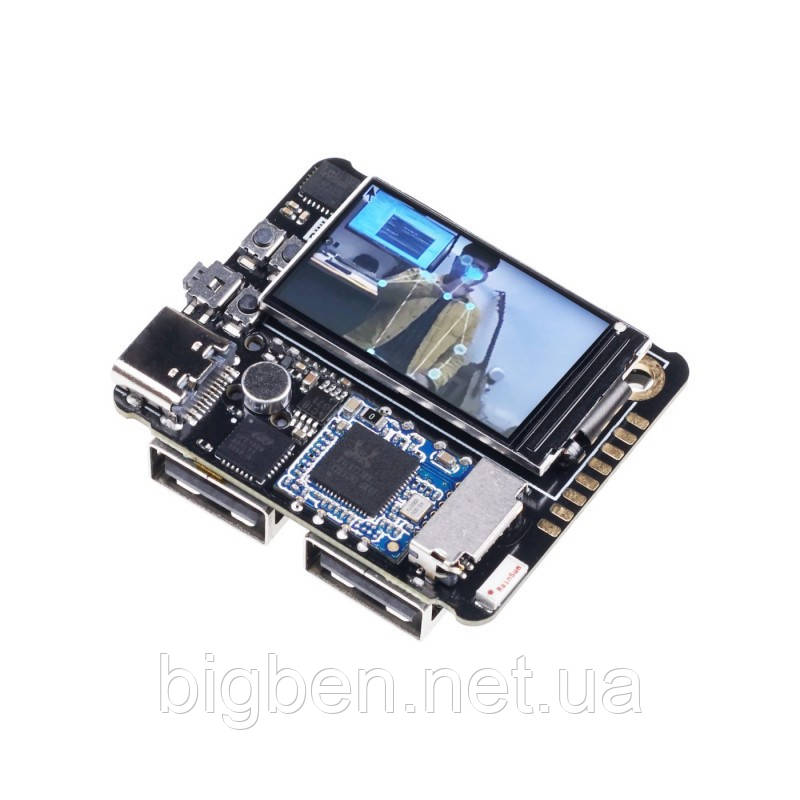

Quantum Tiny Linux Development Kit - набор для разработки по Allwinner H3 SoM и платой расширения 518441

опис

Quantum Tiny Linux Development Kit – одна из самых маленьких доступных на рынке разрабатывающихся плат, предназначенных для работы с Linux. Он состоит из модуля Quark-N SoM (System on Module) и платы расширения Atom-N.

Кварк-Нявляется модулем SoM на основеЧетирехядерный процессор Allwinner H3 с ядром и системой Cortex-A7Графический процессор Mali400 MP2. Он имеет встроенную 512 МБ оперативной памяти и 16 ГБ памяти eMMC. Шестиловая позолоченная печатная плата интегрирует полную систему ARM-Linux (CPU, DDR, eMMC) в пространстве 20 x 30 мм. Большинство интерфейсов GPIO выведено на интерфейсный разъем M.2 Key-A. Это позволяет пользователю легко разработать базовую плиту, предназначенную для собственного проекта.

Атом-Нэто плата расширения для Quark-N, которая подключается к модулю SoM через интерфейс M.2. Он оснащен набором позолоченных контактов, на которых интерфейсы, например SPI, I2C, UART и GPIO. Кроме того, на доске есть микрофон и датчик движения.MPU6050(акселерометр и гироскоп), 4 кнопки (GPIO-KEY, Uboot, Recovery, Reset),TFT дисплей, общениеWi-Fi и Bluetooth.

Такие большие возможности в сочетании с небольшим размером платы делают набор идеальным для разнообразных приложений, таких как персональный сервер, интеллектуальный голосовой помощник или система управления роботом. Полная документация с образцами приложений доступна на странице продукта.

Свойства

Quark-N SoM

• Четирехядерный Allwinner H3 Cortex-A7 на 1 ГГц
• Графический процессор ARM Mali400 MP2
• Оперативная память 512 МБ LPDDR3
• eMMC 16 ГБ
• Интерфейсы: Ethernet, SPI, I2C, UART, GPIO, MIC, LINEOUT
• 26-контактный разъем, USB OTG, USB-Serial, I2C, UART, SPI, I2S, GPIO
• Рабочая температура: от 0 до 80°C
• Размеры: 31 х 22 мм

Плата расширения Atom-N

• Гнездо M.2 для Quark-N
• 2 x USB 2.0
• USB Type-C
• Беспроводное подключение RTL8723BU:
• Wi-Fi: IEEE 802.11 b/g/n 2,4 ГГц
• Bluetooth: BT V2.1/BT V3.0/BT V4.0
• Встроенная периферия
• микрофон
• Датчик движения MPU6050 (гироскоп + акселерометр)
• 4 кнопки (GPIO-KEY, Uboot, Recovery, Reset)
• TFT дисплей
• Слот для карт памяти MicroSD
• Размеры: 40 х 35 мм

В комплекті

• Модуль Quark-N SoM
• Плата расширения Atom-N
